在PLC編程當中，有一種錯誤是最忌諱的，最容易被批的，就是雙重線圈。

這種錯誤是最低級的，會導致邏輯出錯，嚴重時會導致未知的動作出現，造成人身意外傷害。

那么，如何避免這類低級錯誤的出現呢：

1. 在編寫程序前規劃好輸出信號點的使用；

2. 中間信號（R、E）的使用做好記錄，留有冗余，這類信號是超級多的，用起來可以大方些；

3. 最后，PLC編寫結束檢查重復線圈、功能信號。

前兩步是個人編程習慣的問題，這里我無法干預你們，你們自行琢磨。

這里，我們就第三步如何進行講解。

1、LADDER 上檢查

（1）線圈查重

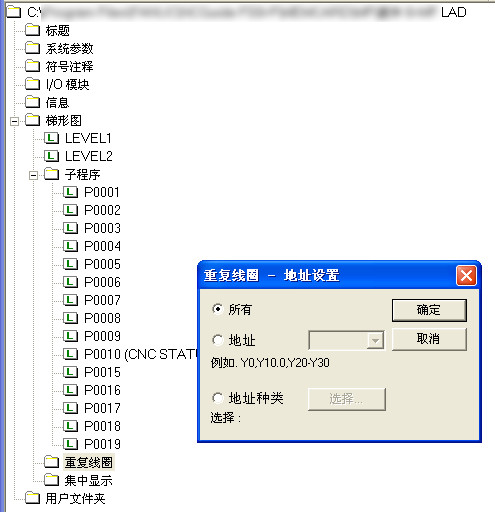

打開本地梯形圖，離線查看，操作方法見下圖：

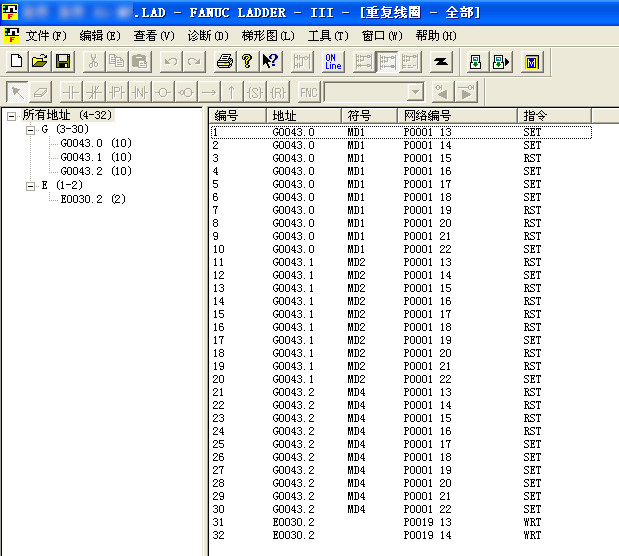

可以看到，在查重結果中，我們不僅能看到重復的信號有哪些，還能看到其重復的數量和位于的網絡編

號。

（2）功能指令編號查重

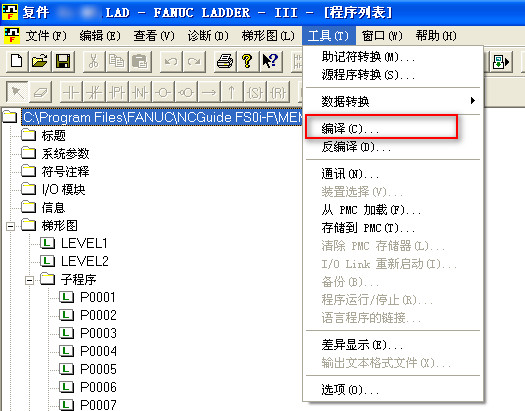

打開本地梯形圖，離線查看，操作方法見下圖：

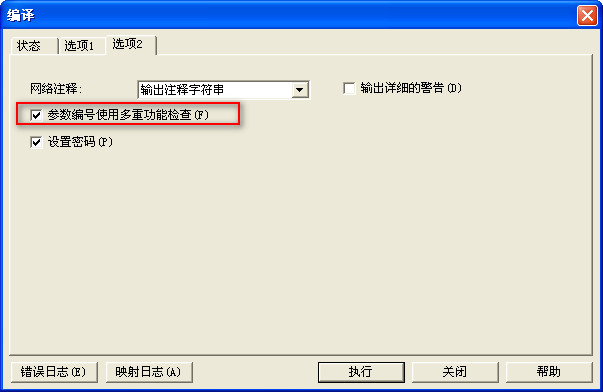

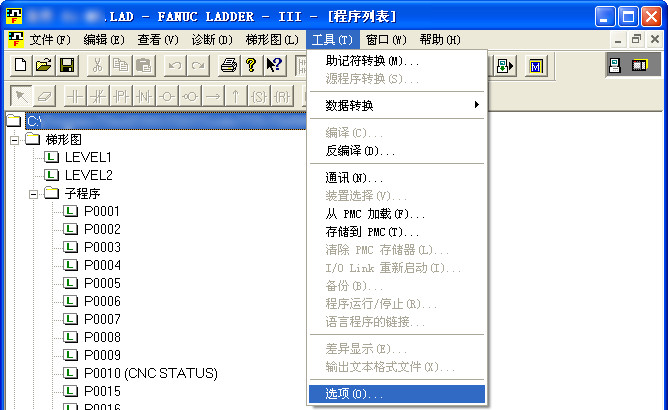

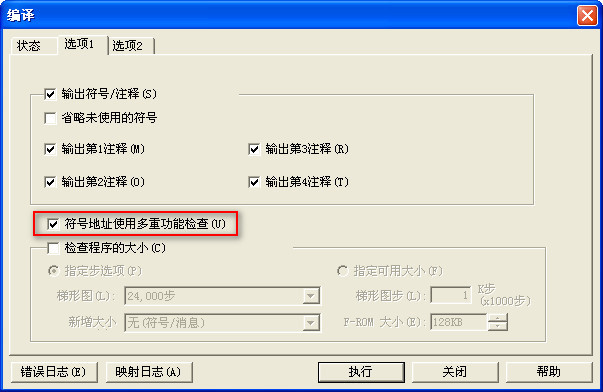

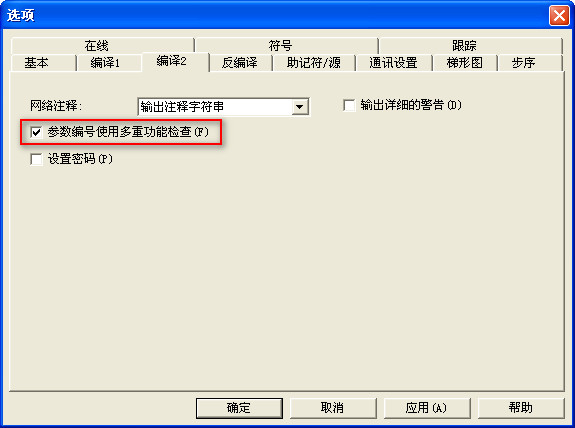

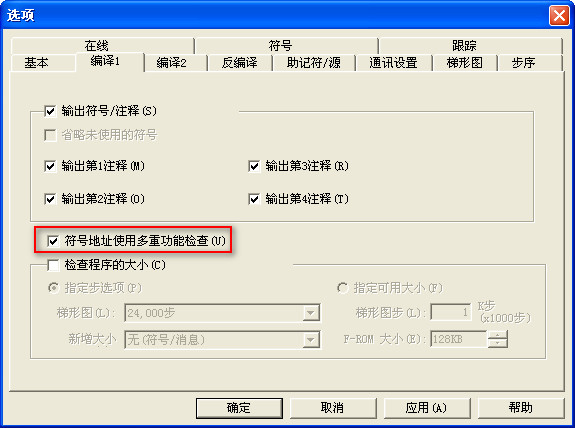

如果需要每次編譯時都檢查重復，就需要在軟件選項中進行設置。

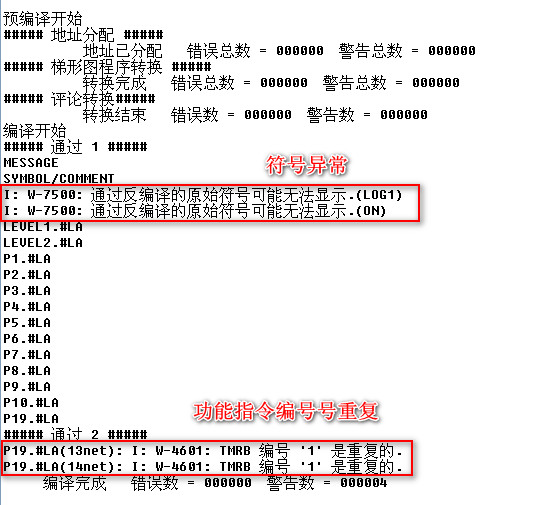

編譯結果如下：

（3）連線編輯PMC

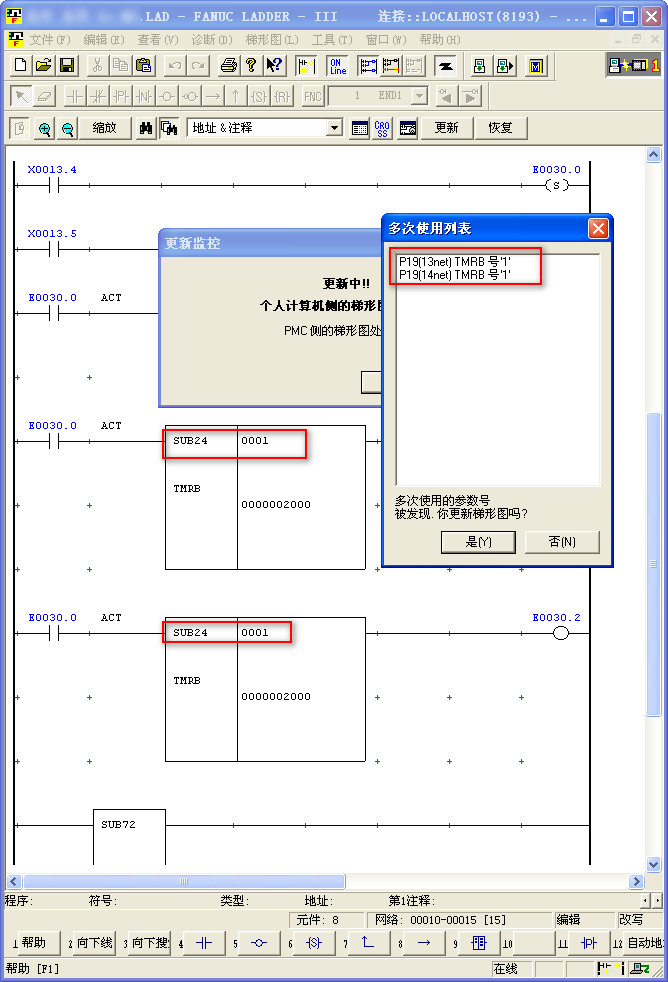

當我們用LADDER III軟件連接系統在線編輯PMC時，在下載PMC時，會顯示重復的功能指令號，如下圖

示：

2、系統上檢查

這里以FANUC 0i-F系統為例講解如何在系統上進行信號查重，其他系統可參考借鑒。

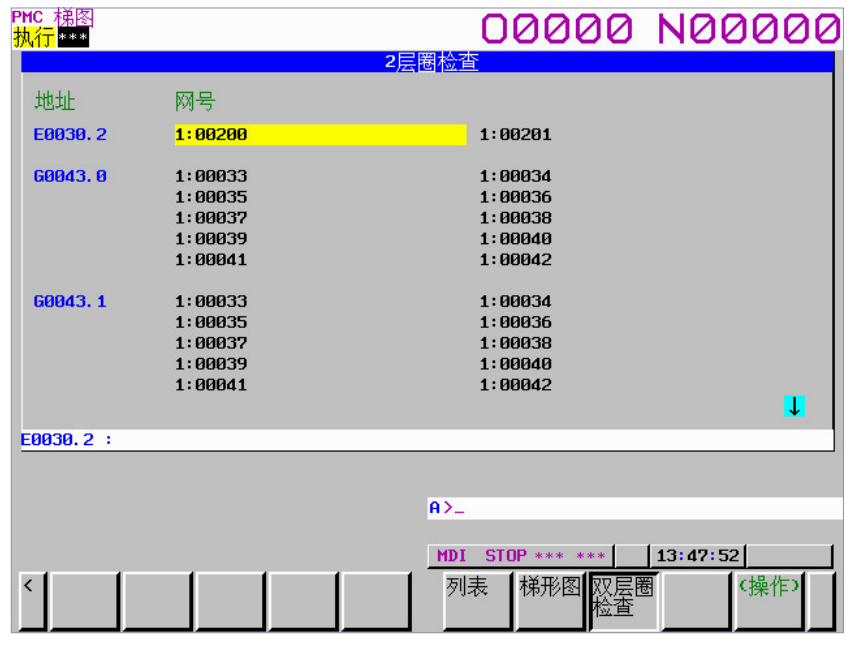

（1）線圈查重

如下圖示：

（2）功能指令編號查重

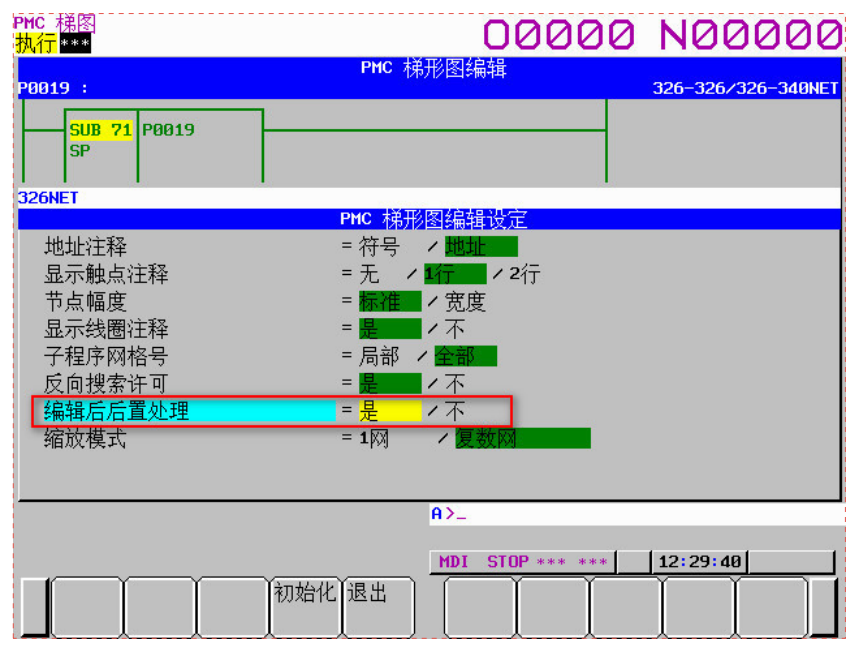

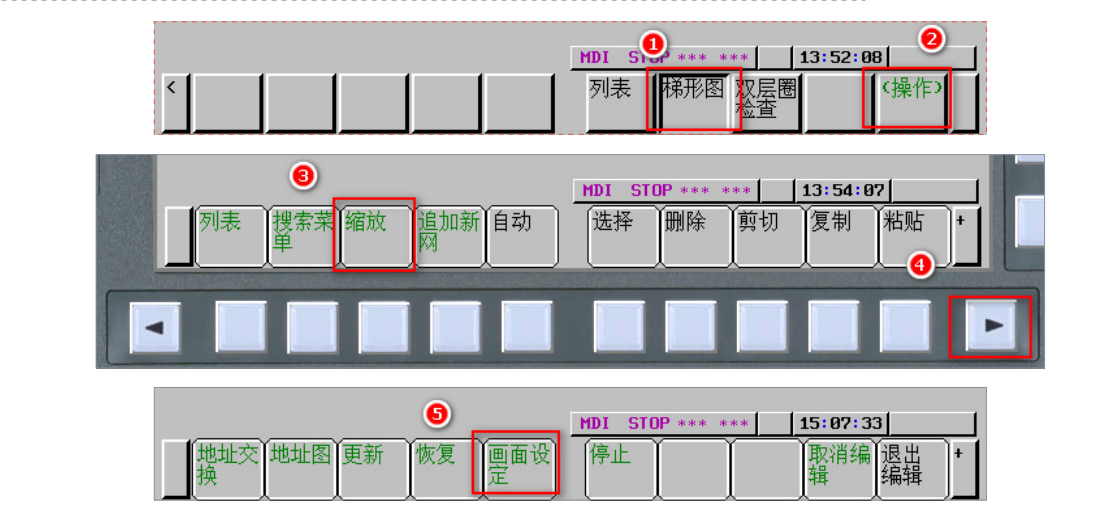

默認情況下是不進行功能指令編號查重，需要進行設置，設置路徑操作如下：

將“編輯后后置處理”選擇為“是”：

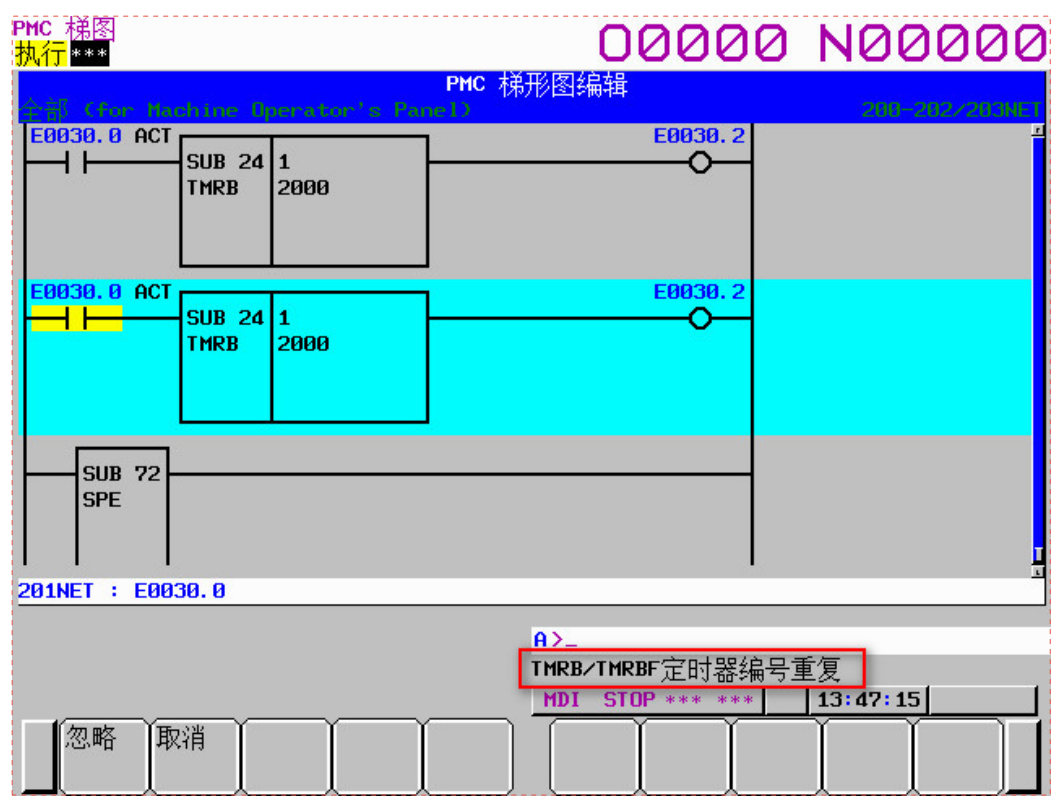

那么，在退出編輯時會提示編號重復。不過這個功能有局限，只提示一個，并不會提示多個。比如你又多個功能指令編號重復，也只提示一個，點擊“忽略”之后就結束了，并不會往后跳轉到其他重

復編號的位置。
